توضیحات
کانوایر
آیا تا به حال به این فکر کرده اید که چگونه مواد به طور موثر از طریق کارخانه ها، انبارها و سایر تاسیسات صنعتی حمل می شوند؟ پاسخ این سوال، در سیستم های نوار نقاله نهفته است. این دستگاه های مکانیکی در نحوه جابجایی مواد انقلابی ایجاد کرده اند و بهره وری، کارایی و ایمنی را بهبود می بخشند؛ اما سیستم های نوار نقاله دقیقا چه هستند؟ چگونه کار می کنند و چه انواعی دارند؟
سیستم های نوار نقاله، اجزای ضروری فرآیندهای صنعتی مدرن هستند. آنها در حمل و نقل مواد به طور کارآمد و ایمن، نقشی حیاتی ایفا می کنند. آنها از یک تسمه یا زنجیر متحرک پیوسته تشکیل شده اند. این تسمه، وسایل را از یک مکان به مکان دیگر حمل می کند.
کانوایر یا نوار نقاله چیست؟
تسمه نقاله شامل یک نوار لاستیکی یا پلاستیک است که توسط غلتک ها یا قرقره ها پشتیبانی می شود. تسمه توسط یک موتور به حرکت در می آید و باعث حرکت آن در جهت خاصی می شود. وسایلی که قرار است حمل شوند، روی تسمه قرار می گیرند که آنها را به مقصد مورد نظر خود می برد.
ساخت و عملکرد تسمه، بسته به کاربرد آن می تواند بسیار متفاوت باشد. به عنوان مثال، تسمه های مورد استفاده در فرآوری مواد غذایی از موادی ساخته می شوند که به راحتی تمیز و ضدعفونی شوند. در حالی که کانوایرهایی که در صنایع سنگین مورد استفاده قرار می گیرند، ممکن است برای استحکام بیشتر با طناب های فولادی تقویت شوند.
اجزای کانوایر
نوار نقاله یک سیستم پیچیده است که از اجزای مختلف به هم پیوسته تشکیل شده که هر یک نقش حیاتی در عملکرد کلی خود دارند. درک اجزای کانوایر برای نگهداری مناسب، عیب یابی و بهینه سازی سیستم های تسمه نقاله ضروری می باشد.
- تسمه
واضح ترین جزء یک نوار کانوایر، خود تسمه است. این نوار که معمولا از لاستیک یا پلاستیک ساخته شده، وسیله اصلی حمل و نقل مواد می باشد. بسته به کاربرد خاص، تسمه ها می توانند از نظر ضخامت، عرض و ترکیب بسیار متفاوت باشند. ضخامت یک تسمه با وزن ماده در حال حمل تعیین می شود.
تسمه های ضخیم تر معمولا برای بارهای سنگین تر استفاده می شوند. عرض یک تسمه با توجه به اندازه مواد قابل حمل تعیین می شود. تسمه های پهن تر می توانند اقلام بزرگتر را در خود جای دهند. ترکیب یک تسمه، بسته به عواملی مانند محیط، نوع مواد حمل شده و دوام مورد نیاز می تواند متفاوت باشد. برخی از مواد رایج مورد استفاده برای تسمه نقاله، شامل لاستیک، پی وی سی و پلی استر هستند.
- غلتک ها
تسمه های نقاله توسط یک سری غلتک پشتیبانی می شوند که به تسمه اجازه می دهند تا به آرامی حرکت کند. این غلتک ها می توانند از مواد مختلفی از جمله فولاد، چدن و پلاستیک ساخته شوند.
- سیستم درایو
سیستم محرک، قلب یک نوار نقاله می باشد. سیستم درایو از یک موتور، گیربکس و یک قرقره محرک تشکیل شده است.
- موتور
موتور قدرت حرکت نوار نقاله را فراهم می کند. نوع موتور مورد استفاده به نوع کاربرد بستگی دارد.
- گیربکس
گیربکس باعث کاهش سرعت موتور و افزایش گشتاور آن می شود که برای حرکت تسمه نقاله لازم است.
- قرقره محرک
قرقره محرک بر روی محور محرک نصب شده و به تسمه متصل می شود. این قسمت، قدرت را از موتور به تسمه منتقل می کند.
- سیستم کشش
سیستم کشش برای حفظ کشش مناسب در تسمه نقاله استفاده می شود. کشش بیش از حد می تواند باعث کشیده شدن یا شکستن تسمه شود، در حالی که کشش ناکافی باعث افتادگی یا لغزش تسمه خواهد شد. مکانیسم کشش می تواند مکانیکی یا هیدرولیکی باشد. سیستم های کشش مکانیکی معمولا در کاربردهای ساده تر استفاده می شوند؛ در حالی که سیستم های هیدرولیک در موارد پیچیده تر مورد استفاده قرار می گیرند.
- سیستم تمیز کردن تسمه
سیستم تمیز کردن تسمه برای حذف موادی که ممکن است روی تسمه جمع شوند، استفاده می شود. مواد انباشته شده می توانند به تسمه آسیب برسانند یا در عملکرد نوار نقاله اختلال ایجاد کنند. اسکراپرها برای حذف مواد از سطح تسمه استفاده می شوند. آنها می توانند مکانیکی یا پنوماتیکی باشند. برس ها برای برداشتن مواد از قسمت زیرین تسمه مورد استفاده قرار می گیرند. آنها معمولا از نایلون یا پلی پروپیلن ساخته می شوند.
- سیستم ایمنی
سیستم ایمنی برای محافظت از کارگران و تجهیزات در برابر حوادث طراحی شده است. این سیستم شامل دکمه های توقف اضطراری، حسگرها و محافظ ها می باشد. دکمه های توقف اضطراری در سراسر سیستم نوار نقاله قرار دارند و می توان از آنها برای توقف سریع تسمه در مواقع اضطراری استفاده کرد. از سنسورها می توانید برای تشخیص مشکلاتی مانند ناهماهنگی تسمه، اضافه بار یا تجمع مواد استفاده کنید. حفاظ ها برای محافظت از کارگران در برابر تماس با قطعات متحرک نوار نقاله استفاده می شوند.
انواع مختلف کانوایر یا نوار نقاله
تسمه نقاله، ابزاری ضروری در تولید و تدارکات مدرن است. کانوایرها یا نوار نقاله ها در اشکال مختلفی وجود دارند که هر کدام برای رفع نیازهای خاص و بهینه سازی فرآیندهای جابجایی مواد طراحی شده اند. نوار نقاله از نظر نیروی محرک به دو نوع برقی و گرانشی تقسیم می شود. انواع کلی کانوایر عبارتند از:

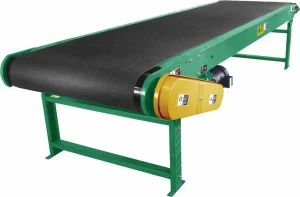

- نوار نقاله تخت یا بلت کانوایر (Flat Belt Conveyors)
ابتدایی ترین و همه کاره ترین نوع نوار نقاله، نوار نقاله های تخت هستند. این نوار نقاله ها یک تسمه مسطح و پیوسته دارند که بین دو غلتک اجرا می شوند. آنها برای حمل و نقل طیف گسترده ای از مواد، از قطعات کوچک گرفته تا اقلام فله مناسب هستند. این نوار نقاله ها را می توان به صورت افقی یا شیبدار برای کاربردهای مختلف پیکربندی کرد.
- برنامه های کاربردی: بسته بندی، مونتاژ، حمل و نقل مواد و توزیع.
- مزایا: طراحی ساده، تعمیر و نگهداری آسان و تطبیق پذیری.
- معایب: ظرفیت محدود برای بارهای سنگین یا حجیم.
- نوار نقاله های شیبدار (Inclined Belt Conveyors)
این نوار نقاله ها برای حمل مواد در سربالایی یا سرازیری طراحی شده اند. آنها معمولا در صنایع معدنی، ساختمانی و تولیدی برای جابجایی مواد بین سطوح مختلف استفاده می شوند. زاویه شیب را می توان متناسب با نوع کاربرد تنظیم کرد.
- کاربردها: معدن، ساخت و ساز، تولید و انبارداری.
- مزایا: حمل و نقل کارآمد مواد بین سطوح مختلف.
- معایب: نیاز به نیروی اضافی نیاز برای غلبه بر گرانش

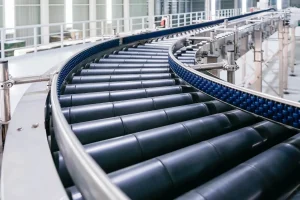

- نوار نقاله تخت غلتکی یا رولر (Roller Bed Conveyors)
نوار نقاله های تخت غلتکی از یک سری غلتک تشکیل شده اند که از مواد در حال حمل پشتیبانی می کنند. غلتک ها را می توان در یک خط مستقیم یا به صورت منحنی مرتب کرد. این نوع نوار نقاله اغلب برای مواد سنگین یا حجیمی که نیاز به پشتیبانی دارند، استفاده می شود.
- کاربردها: تولیدات سنگین، انبارداری و جابجایی مواد.
- مزایا: تحمل بارهای سنگین و حجیم، قابل سفارش سازی متناسب با کاربردهای خاص.
- معایب: نیاز به نگهداری بیشتر به دلیل تعداد زیاد قطعات متحرک.

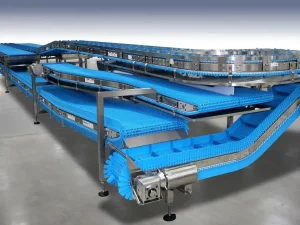

- کانوایر یا نوار نقاله مدولار (Modular Belt Conveyors)
نوار نقاله های مدولار از ماژول های جداگانه ساخته شده اند که می توانند به راحتی مونتاژ و مرتب شوند تا پیکربندی های مختلف ایجاد کنند. این انعطاف پذیری، آنها را برای کاربردهایی که نیاز به تغییرات مکرر در طرح یا جریان فرآیند دارند، ایده آل می کند.
- کاربردها: بسته بندی، مونتاژ و جابجایی مواد در صنایع با تغییرات مکرر فرآیند.
- مزایا: بسیار انعطاف پذیر و سازگار، قابل تغییر.
- معایب: گرانتر از انواع نوار نقاله سنتی.
همچنین انواع نوار نقاله از نظر کاربرد عبارتند از:
- نوار نقاله بارگیری: برای افزایش سرعت و راندمان بارگیری، برای کاربردهایی مانند کارخانه های فرآوری مواد معدنی مثل سیمان، بارگیری محصولات در کامیون
- نوار نقاله دستچین: برای بررسی محصول و جداسازی ناخالصی
- نوار نقاله چرخشی: قابلیت قرارگیری به صورت منحنی
- نوار نقاله شیب دار: برای بارگیری محصولات بین دو طبقه
- نوار نقاله ثقلی: استفاده از نیروی گرانش به عنوان محرک
- نوار نقاله مغناطیسی: برای انتقال محصولات فلزی
- نوار نقاله ناودونی: ساخته شده از پروفیل ناودونی برای کاربردهای مختلف
- نوار نقاله سطلی: متشکل از ظروفی برای انتقال مواد، مناسب برای انتقال مواد پودری
خرید کانوایر
انتخاب نوار نقاله مناسب برای نیازهای شما جهت اطمینان از حمل کارآمد و مؤثر مواد بسیار مهم است. در اینجا چند فاکتور کلیدی وجود دارد که هنگام خرید نوار نقاله باید در نظر بگیرید:
- نوع مواد: نوع موادی که حمل می شود، مواد و عرض تسمه مورد نیاز را تعیین می کند.
- وزن و اندازه: وزن و اندازه مواد بر ظرفیت نوار نقاله و طراحی ساختاری تأثیر می گذارد.
- سرعت: سرعت مورد نظر حرکت مواد بر اندازه موتور و نسبت گیربکس تأثیر می گذارد.
- شیب: اگر نوار نقاله نیاز به حمل مواد در سربالایی یا سرازیری داشته باشد، باید زاویه شیب را در نظر گرفت.
- دما: دمای کار بر انتخاب مواد تسمه و عایق موتور تأثیر می گذارد.
- رطوبت: رطوبت بالا ممکن است به پوشش ها یا مواد خاصی برای جلوگیری از خوردگی نیاز داشته باشد.
- گرد و غبار یا زباله: وجود گرد و غبار یا زباله در محیط کار به امکانات تمیز کردن اضافی در نوار نقاله نیاز دارد.
- توان عملیاتی: توان عملیاتی ساعتی یا روزانه مورد نیاز، عرض، سرعت و ظرفیت نوار نقاله را تعیین می کند.
- بارهای اوج: نوار نقاله باید بتواند بارهای اوج را بدون اضافه بار تحمل کند.
- چیدمان: فضای موجود، طول، عرض و ارتفاع نوار نقاله را تعیین می کند.
- هزینه اولیه: قیمت اولیه خرید شامل خود نوار نقاله، نصب و هرگونه لوازم مورد نیاز را در نظر بگیرید.
- هزینه های عملیاتی: به هزینه های مستمر مانند نگهداری، مصرف انرژی و تعمیرات هنگام خرید نوار نقاله توجه کنید.
هنگامی که نیازهای خود را مشخص کردید، می توانید با تولید کنندگان یا تامین کنندگان نوار نقاله برای بررسی گزینه های مناسب مشورت کنید. آنها می توانند مشاوره و توصیه های تخصصی بر اساس نیاز شما ارائه دهند.
نحوه کارکرد نوار نقاله
نوار نقاله توسط موتوری تغذیه می شود که یک سیستم قرقره را به حرکت در می آورد. سیستم قرقره، برق را به تسمه منتقل می کند و باعث حرکت آن خواهد شد. موادی که قرار است حمل شوند، روی تسمه قرار می گیرند و به مقصد می رسند. نحوه کارکرد کانوایر به شرح زیر است:
- موتور راه اندازی می شود و قرقره محرک را به حرکت در می آورد.
- قرقره محرک، نیرو را به تسمه منتقل می کند و باعث حرکت آن خواهد شد.
- مواد در حال حمل بر روی تسمه قرار می گیرند و در طول مسیر آن حمل می شوند.
- قرقره برگشت، تسمه را به سمت قرقره محرک هدایت کرده و چرخه را کامل می کند.
مزایای کانوایر
نوار نقاله در صنایع مختلف مزایای زیادی، از جمله موارد زیر را ارائه می دهد:
- افزایش کارایی
- حرکت و جریان مداوم مواد
- از بین بردن نیاز به جابجایی دستی
- کاهش زمان توقف
- کاهش میزان کار دستی مورد نیاز برای حمل و نقل مواد
- صرفه جویی در هزینه
- بهبود بهره وری
- ساده سازی جریان مواد
- افزایش بهره وری و خروجی کلی
- کاهش صدمات
- کاهش نیاز به بلند کردن دستی و جابجایی مواد سنگین
- کاهش حوادث و خرابی ها
- ایجاد محیط کاری ایمن تر
- کاهش هزینه های نیروی کار
- کارآمد از نظر انرژی
- کاهش هزینه های عملیاتی
- دوام طولانی مدت
- کیفیت
- طول عمر بالا
- کاهش نیاز به تعویض مکرر و هزینه های مرتبط
- تطبیق پذیری با کاربردهای مختلف
- قابل استفاده در طیف وسیعی از صنایع و کاربردها، از جمله تولید و انبارداری
- سفارشی سازی سرعت، ظرفیت و نوع مواد
- طراحی مدولار
- امکان اصلاح آسان طراحی نوار نقاله در صورت تغییر نوع یا مکان مواد نیازمند جابجایی
- انطباق پذیر برای قرار دادن مواد، اندازه ها و وزن های مختلف
نوار نقاله دست دوم
در حالی که نوار نقاله های جدید، به روزترین فناوری و ویژگی ها را ارائه می دهند؛ اما خرید تسمه نقاله مستعمل می تواند یک گزینه مقرون به صرفه برای مشاغل با نیازهای خاص باشد. در هنگام خرید نوار نقاله دست دوم باید به موارد زیر توجه کنید:
- تسمه را به طور کامل از نظر علائم ساییدگی، آسیب یا نقص بررسی نمایید.
- کیفیت لاستیک و توانایی و مقاومت آن در برابر کاربرد مورد نظر را ارزیابی کنید.
- وضعیت غلتک ها، قرقره ها و سایر اجزا را بررسی نمایید.
- اطمینان حاصل کنید که ابعاد نوار نقاله مورد استفاده با تجهیزات یا امکانات موجود شما سازگار است.
- بررسی نمایید که نوار نقاله بتواند بار مورد نیاز را تحمل کند.
- سرعت نوار نقاله را بررسی کنید تا مطمئن شوید که نیازهای تولید شما را برآورده می کند.
- پس انداز احتمالی ناشی از خرید یک نوار نقاله دست دوم را در مقایسه با یک نوار نقاله جدید محاسبه نمایید.
- هزینه های نگهداری و تعمیر نوار نقاله یا کانوایر دست دوم را در نظر بگیرید.
- طول عمر باقیمانده نوار نقاله مورد استفاده را تخمین بزنید.
- فروشنده معتبر با سابقه ارائه تجهیزات با کیفیت را انتخاب کنید.
- در مورد ضمانت نامه های ارائه شده توسط فروشنده استعلام بگیرید.
هنگام خرید یک تسمه نقاله دست دوم، انجام بررسی و ارزیابی دقیق وضعیت آن و میزان صرفه جویی در هزینه ها ضروری است. با پیروی از این دستورالعمل ها، می توانید تصمیمی آگاهانه بگیرید و یک نوار نقاله که نیازها و بودجه شما را برآورده می کند، تهیه کنید.
با خرید انواع کانوایر نو و دست دوم از افشانگار، می توانید از بابت کیفیت آنها مطمئن باشید. محصولات ما تضمین شده بوده و کیفیت بالا و قیمت مناسبی نسبت به رقبا دارند.
